Панелі (щити) власних потреб змінного струму серії ПСН (панелі ПСН-1100, ПВП-1100, ЩСН) призначені для введення і розподілу електричної енергії змінного струму частотою 50 Гц і напругою 380 В від силового трансформатора власних потреб і застосовуються для комплектування щитів власних потреб на електростанціях, підстанціях і енергетичних об'єктах напругою до 750 кВ.
Панелі ПВП класифікуються за призначенням:
- ввідні (ПСН-1101, ПСН-1102, ПСН-1103, ПСН-1104);
- секційні (ПСН-1105, ПСН-1106);
- відхідні лінії (ПСН-1111, ПСН-1112, ПСН-1113);
- лінії обігріву (ПСН-1114, ПСН-1115);
- лінії господарських потреб ПС (НСП-1116).
Панелі власних потреб виготовляються суворо у відповідності до проєктного рішення та іншими вимогами замовника і комплектуються комутаційної апаратурою суто європейського виробництва.
Основні технічні дані
| Найменування параметру | Значення |
| Вид струму | змінний |
| Частота, Гц | 50 |
| Кількість фаз | 3 |
| Номінальна напруга силового ланцюга, В | 380 |
| Номінальна напруга ланцюгів керування, В | 220 змінного струму (частково)
220 постійного струму (в основному) |
| Номінальна напруга оперативного струму живлення ланцюгів сигналізації, В | 220 постійного струму |
| Потужність трансформатора, кВА | до 1000 |
Номінальний струм, А:
|
|
| Вид обслуговування | двобічне або однобічне |

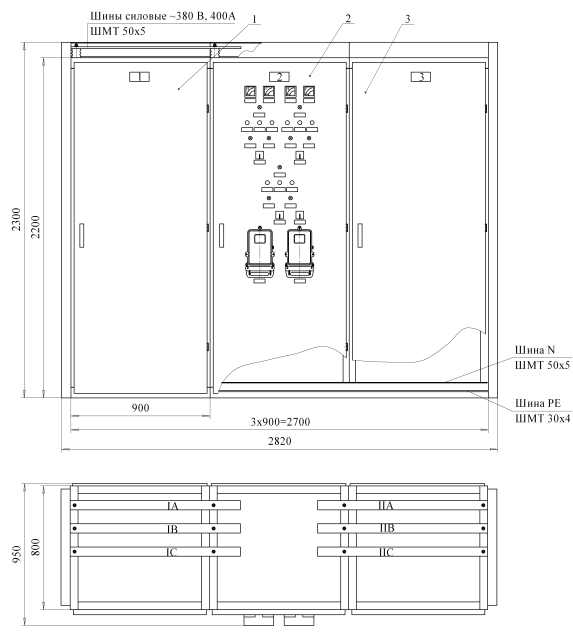

Габаритні розміри, мм
|
|
| Маса, кг не більше | 300 |
| За бажанням замовника габаритні розміри можуть бути іншими |
